CAUDALÍMETRO PORTÁTIL
Dispositivo portátil para medición de flujo con alta precisión y registro de datos
Medición precisa de líquidos

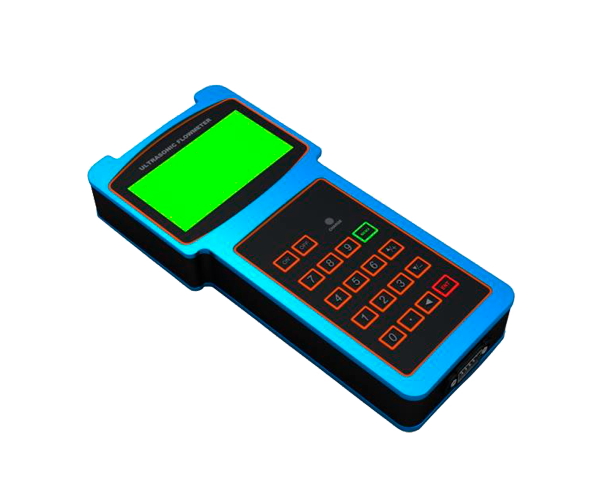

TTFM100B-HH-A-NG es un caudalímetro portátil por ultrasonidos diseñado para la medición precisa de líquidos en tuberías de DN15 a DN1000. Su diseño compacto y transportable permite llevarlo fácilmente a distintas instalaciones industriales. Capaz de medir velocidades de flujo entre -16 y +16 m/s y temperaturas de fluido de -20 a +90ºC, combina alta precisión (1%), visualización alfanumérica y registro de datos para 2000 líneas. La comunicación RS232 y la batería recargable permiten un funcionamiento flexible y confiable, incluso en entornos sin alimentación continua.
Características principales
Medición ultrasonidos para líquidos, sin contacto con el fluido.
Dos juegos de sensores para tuberías DN15 a DN1000.
Velocidad de fluido: -16 a +16 m/s, Temperatura: -20 a +90ºC.
Precisión de 1% y visualización alfanumérica de los datos.
Registro de datos (data logger) para 2000 líneas, fácil transferencia vía RS232.
Alimentación por batería recargable, compatible con 230 VAC.
Longitud de cable estándar 5 m, extensible hasta 500 m.

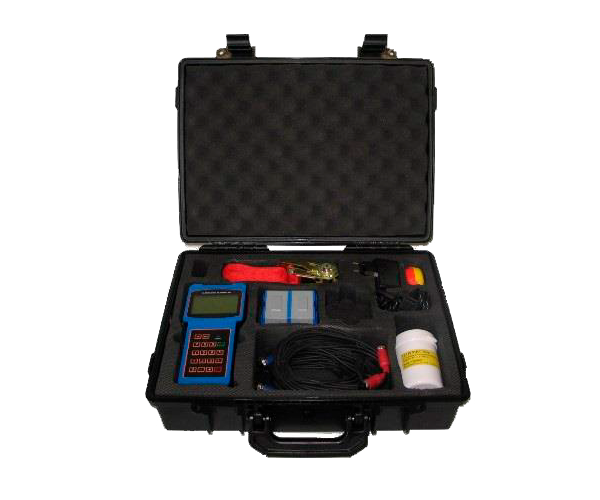

Diseño portátil con maletín de transporte para uso en campo.
Accesorios
Incluye juegos de sensores, cables de conexión y maletín de transporte, facilitando la medición inmediata en distintas tuberías y la protección del equipo durante el traslado.
| Especificaciones técnicas | |
|---|---|
Aplicaciones | Aspiración de agua e hidrocarburos |
Material | Tubo interior de caucho NBR
con refuerzo textil de Poliéster,
con espiral de alambre de acero.
Tubo exterior de caucho CR
resistente a la abrasión |
Identificación | Negro con marcado RYLTEC
2200 en negro sobre raya
longitudinal naranja |
Rango Temperatura | -30ºC hasta 80ºC |
| Especificaciones | QStar Portátil | QStar fijo |
|---|---|---|
Operación | Intuitivo mediante 8 teclas principales (teclas programables), pantalla de texto sin formato. | Intuitivo mediante 8 teclas principales (teclas programables), pantalla de texto sin formato. |
Idiomas | Inglés, español y francés | Inglés, español y francés |
Unidades | Metric / US | Metric / US |
Salidas de potencia | x 4-20mA, 1x Relay, 1x MicroUSB, 1x Pulse | 2x 4-20mA, 1x Pulse, 1x MicroUSB,
1x Relay, R232 (opt.) |
Entradas de Potencia | 2x PT100 | 2x PT100 |
Registro de datos integrado | 2GB | N/A |
Datos Registrados | Lectura y totalizadores | N/A |
Formato de datos | Pueden ser exportados a formatos estandar de oficina | N/A |
Memoria de ciclo | Ajustable de 1 segundo a 24 horas | N/A |
Fuente de Alimentación | Batería recargable integrada y adaptador de 110V
AC Duración de la batería: 5 horas | 85-264VAC – 18-36VDC (opt.) Consumo de energía: 10W |
Categoría de Protección | IP40 | IP65, Ex/ATEX (in preparation) |
Carcasa | Aluminio, PVC | PVC, instalación en la pared |
Dimensiones | 10.4 X 7.5 X 2.7 in. | 10.2 x 9.4 x 4.7 in. |
Temperatura de funcionamiento | -4ºF to 140ºF (-20ºC to 60ºC) | -4ºF to 140ºF (-20ºC to 60ºC) |
Temperatura del transductor | -40ºF to 300ºF (-40ºC to 149ºC) | -40ºF to 300ºF (-40ºC to 149ºC) |
Peso | 3.3 lbs | 2.9 lbs |
Pantalla | QVGA (320 x 240), blanco y negro, retroiluminación ajustable | QVGA (320 x 240), blanco y negro, retroiluminación ajustable |
Maletín de transporte | 20 x 16 x 16 | N/A |
Fiabilidad asegurada en cada detalle
Contamos con soluciones robustas y fiables para proyectos que requieren máxima eficiencia y continuidad operativa. Nuestros productos están preparados para entornos industriales exigentes y se entregan con todos los accesorios necesarios para garantizar un funcionamiento seguro y sin contratiempos.
Pregúntanos por disponibilidad y compatibilidades.
